เครื่องแยกแผ่นดิสก์/เครื่องหมุนเหวี่ยงแผ่นดิสก์

โครงสร้างพื้นฐาน

•

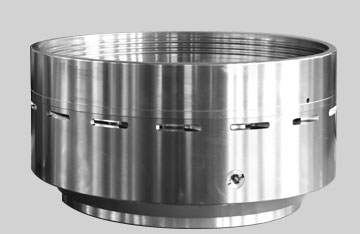

  กลอง

  ดรัมเป็นส่วนประกอบหลักของเครื่องหมุนเหวี่ยง โดยทั่วไปจะเป็นทรงกระบอกและประกอบด้วยแผ่นดิสก์ (แผ่นดิสก์) แบบเรียงซ้อนและมีช่องว่างเล็กๆ ระหว่างกัน
•

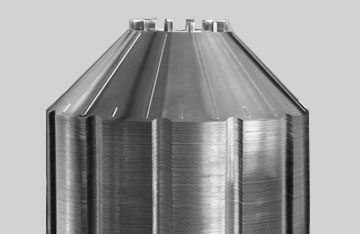

  แผ่นดิสก์

  แผ่นดิสก์เป็นชุดของแผ่นดิสก์ทรงกรวยที่เรียงซ้อนกันเป็นช่องแคบ มีช่องว่างเล็กๆ ระหว่างแผ่นดิสก์แต่ละแผ่นสำหรับการตกตะกอนของอนุภาคของแข็งหรือของเหลว
•

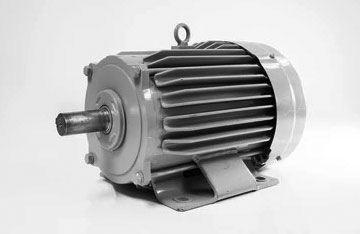

  เครื่องยนต์

  มอเตอร์ขับเคลื่อนดรัมให้หมุนด้วยความเร็วสูงผ่านอุปกรณ์ส่งกำลัง
•


  ช่องป้อนอาหาร

  ใช้เพื่อแนะนำของเหลวที่ผสมไว้ตรงกลางถัง
•


  พอร์ตจำหน่าย

  ใช้สำหรับระบายของเหลวหลังการแยก
•


  กลไกการแยก

  หลังจากที่วัสดุเข้าสู่ถังซัก ภายใต้การกระทำของแรงเหวี่ยง (โดยปกติจะสูงถึง 5,000-15,000 เท่าของแรงโน้มถ่วง) ระยะที่หนัก (เช่น ของแข็งหรือของเหลวที่มีความหนาแน่นสูง) จะเคลื่อนออกไปด้านนอก ระยะแสงจะรวมตัวกันเข้าหาศูนย์กลาง และในที่สุดก็ถูกปล่อยออกมาผ่านช่องทางต่างๆ
•


  ข้อดีของการออกแบบ

  ช่องว่างของแผ่นดิสก์อาจมีขนาดเล็กถึง 0.3 มม. ซึ่งเหมาะสำหรับการแยกอนุภาคขนาดไมครอนอย่างละเอียด (ขนาดอนุภาคการแยกขั้นต่ำคือประมาณ 0.5μm) ยิ่งเส้นผ่านศูนย์กลางของดรัมมีขนาดใหญ่เท่าใด ความสามารถในการประมวลผลก็จะยิ่งสูงขึ้นเท่านั้น
•


  รูปแบบ

  มีจำหน่ายทั้งแบบเป็นชุด (ปล่อยด้วยมือ) และต่อเนื่อง (ทำความสะอาดตัวเองหรือปล่อยหัวฉีด) ซึ่งแบบหลังเหมาะสำหรับปริมาณของแข็งปานกลาง (ประมาณ 10%) หรือมีความเข้มข้นสูง (มากถึง 25%)

ข้อได้เปรียบ

•


  การแยกที่มีประสิทธิภาพ

  เครื่องหมุนเหวี่ยงแบบดิสก์ใช้แรงเหวี่ยงหนีศูนย์สูงเพื่อการแยกของแข็ง-ของเหลวหรือของเหลว-ของเหลวอย่างรวดเร็วและต่อเนื่อง
•


  รอยเท้าขนาดเล็ก

  ด้วยการออกแบบที่กะทัดรัด จึงเหมาะสำหรับการใช้งานในพื้นที่จำกัด
•


  ความเก่งกาจ

  สามารถนำไปใช้ในงานอุตสาหกรรมได้หลากหลาย เช่น อาหาร ยา เคมี ปิโตรเลียม และอุตสาหกรรมอื่นๆ
